絕緣耐壓試驗用于檢測電氣設備或材料在高壓下的絕緣性能和耐電強度。

① 工頻耐壓試驗

具體方法

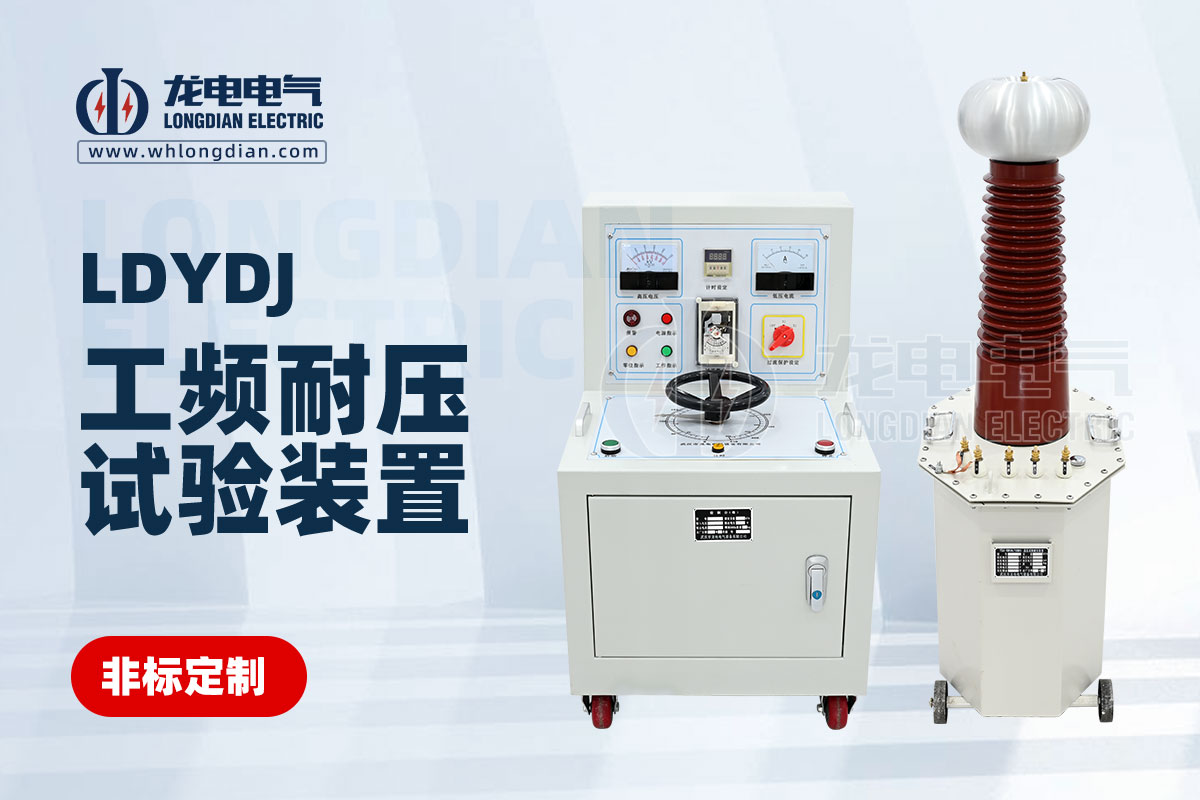

◆ 試驗準備：首先要確保被試設備處于正常狀態，表面清潔、干燥，連接線路正確且牢固。選擇合適容量和電壓等級的試驗變壓器，并連接好調壓器、分壓器、保護電阻等輔助設備。

◆ 電壓施加：接通電源，通過調壓器緩慢升高電壓，升壓速度一般不超過每秒 3% 的試驗電壓。例如，對于試驗電壓為 30kV 的設備，每秒升壓幅度不應超過 0.9kV。當電壓升高到試驗電壓的 75% 左右時，稍作停頓（約 10 - 15 秒），檢查設備是否有異常現象。如果沒有異常，繼續升壓直至達到規定的試驗電壓。

◆ 試驗持續時間：在達到試驗電壓后，保持該電壓持續規定的時間，一般為 1 分鐘（對于特殊設備可能會有所不同）。在持續時間內，密切觀察被試設備是否有放電聲、冒煙、異味、電流表指針突變等異常情況。

◆ 降壓及結束：試驗結束后，通過調壓器緩慢降壓，降壓速度與升壓速度相當。當電壓降至零后，切斷電源，并對被試設備進行充分放電，放電時間一般不少于 5 分鐘，以確保設備上的殘余電荷完全釋放。

適用范圍

廣泛適用于各類電氣設備：如電力變壓器、開關柜、電機、絕緣子等。它主要用于檢驗這些設備在正常工作頻率（50Hz 或 60Hz）下的交流電壓耐受能力，能夠檢測出絕緣內部的局部放電、絕緣老化、絕緣受潮等缺陷。例如，對于運行多年的電力變壓器，通過工頻耐壓試驗可以發現其絕緣紙板是否因?yàn)殚L(zhǎng)期受熱、受潮而出現絕緣性能下降的情況。

② 直流耐壓試驗

具體方法

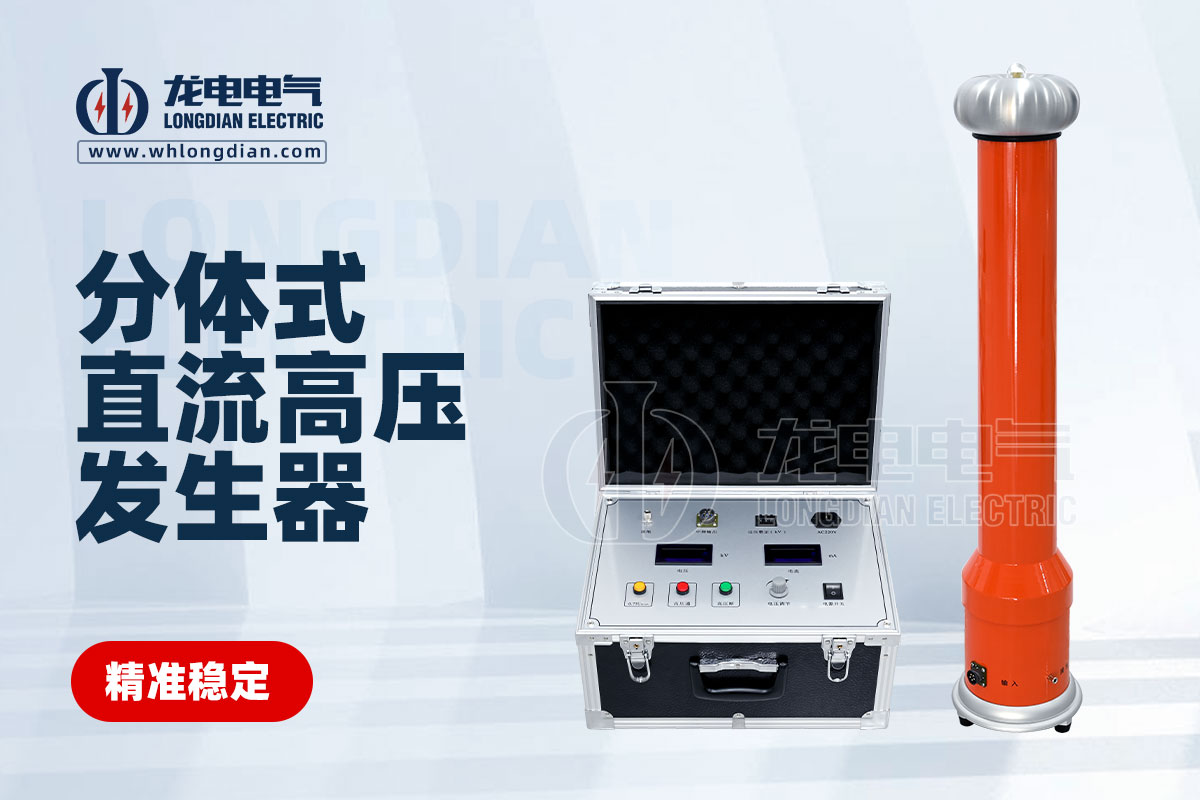

◆ 試驗準備：同樣要對被試設備進行外觀檢查和清潔。連接直流高壓發生器，并確保接地良好。在被試設備的高壓端和接地端連接微安表，用于測量泄漏電流。

◆ 電壓施加：開啟直流高壓發生器，緩慢升高電壓。電壓上升速率一般控制在每秒 1 - 2kV。在升壓過程中，記錄不同電壓下的泄漏電流值。例如，對于電纜的直流耐壓試驗，當電壓升高到一定值（如 10kV 電纜升高到 20kV）時，記錄此時的泄漏電流大小。

◆ 試驗持續時間：達到試驗規定電壓后，保持該電壓持續一定時間，如對于電纜通常為 15 分鐘。持續觀察泄漏電流的變化情況，如果泄漏電流在試驗過程中突然增大或出現不穩定的波動，可能表明絕緣存在缺陷。

◆ 降壓及結束：試驗結束后，緩慢降低電壓至零，切斷電源。對被試設備進行放電，放電時間要足夠長，因?yàn)橹绷麟妷合略O(shè)備可能會積累較多電荷。對于一些大容量的設備，放電時間可能需要數分鐘甚至更長。

適用范圍

適合電容性電氣設備：特別是用于檢測高壓電纜、電容器等設備的絕緣性能。由于直流電壓下電容的充電特性，能夠發現交流耐壓試驗可能遺漏的絕緣缺陷，如電纜絕緣中的水樹枝老化。例如，當電纜絕緣內部存在微小的水分通道（水樹枝）時，在直流電壓作用下，泄漏電流會明顯增大，通過直流耐壓試驗可以有效檢測出這種情況。

③ 沖擊耐壓試驗

具體方法

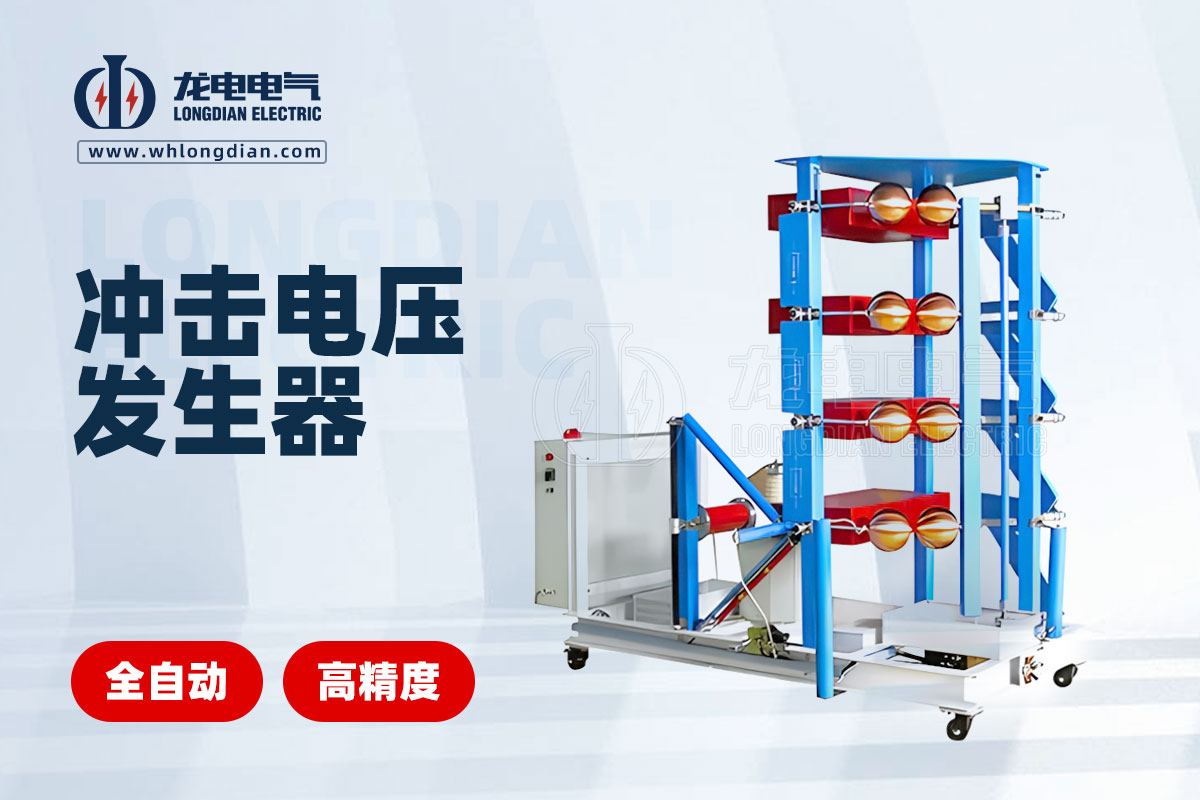

◆ 試驗準備：對于沖擊耐壓試驗，要使用沖擊電壓發生器。在試驗前，需要根據被試設備的電壓等級和試驗標準要求，設置好沖擊電壓發生器的參數，包括輸出沖擊電壓的幅值、波形（如雷電沖擊全波的波前時間為 1.2μs，半峰值時間為 50μs）、極性等。同時，要確保被試設備周圍有足夠的安全距離，設置好防護裝置，防止試驗過程中可能出現的飛弧等情況對人員和設備造成傷害。

◆ 沖擊電壓施加：?jiǎn)?dòng)沖擊電壓發生器，使其產生規定的沖擊電壓并施加到被試設備上。一般會對被試設備進行多次沖擊，通常為正、負極性各施加 3 - 5 次沖擊。每次沖擊之間要有一定的間隔時間，以避免前一次沖擊對后一次沖擊產生影響，間隔時間一般不少于 1 分鐘。

◆ 觀察與記錄：在沖擊過程中，使用高速示波器等設備觀察并記錄被試設備兩端的電壓波形和電流波形，同時觀察設備是否有擊穿、閃絡等現象。如果被試設備在沖擊過程中出現絕緣擊穿，會出現電壓突然下降、電流急劇增大等現象。

適用范圍

用于檢驗設備的抗過電壓能力：主要應用于高壓變電站中的電氣設備，如斷路器、隔離開關、互感器等，以及輸電線路中的絕緣子等。它能夠模擬雷電沖擊過電壓和操作沖擊過電壓的情況，檢測設備在瞬間高能量過電壓作用下的絕緣耐受性能。例如，在雷電活動頻繁的地區，輸電線路上的絕緣子通過沖擊耐壓試驗可以驗證其是否能夠承受雷擊產生的過電壓，確保輸電線路的安全可靠運行。
